Les pages des journées écoulées

Les pages d'une journée écoulée renseignent sur le trafic entrant et sortant de chaque organisme. A la racine, des graphiques visualisent

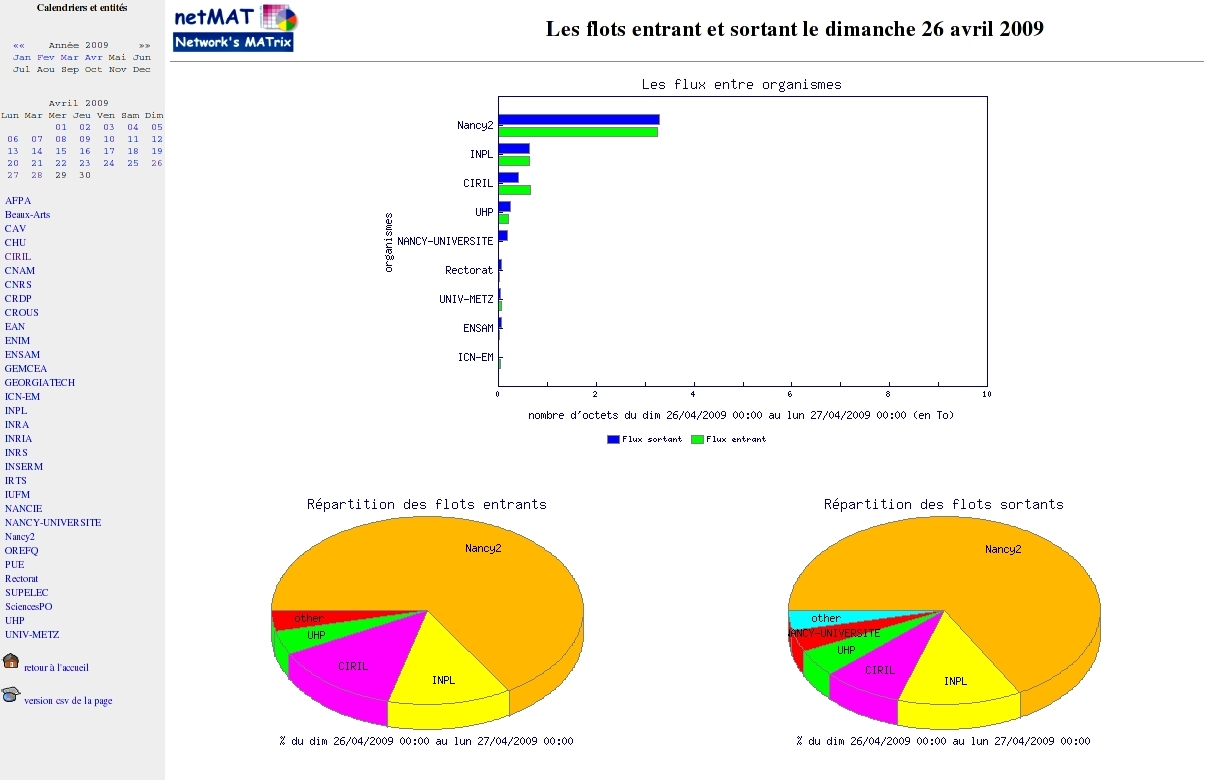

• la part des principaux organismes participants au trafic (Figure 3),

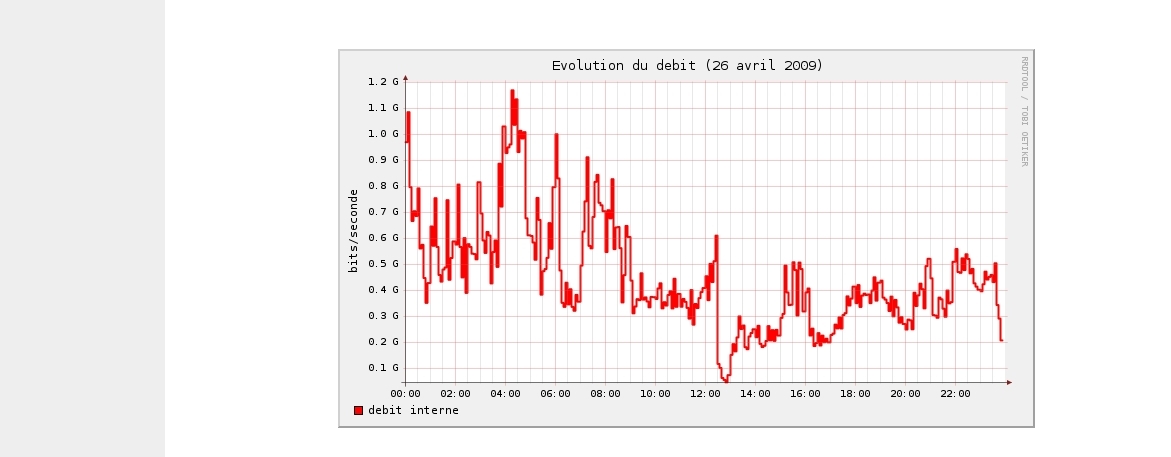

• l'évolution du débit au cours de la journée (Figure 4),

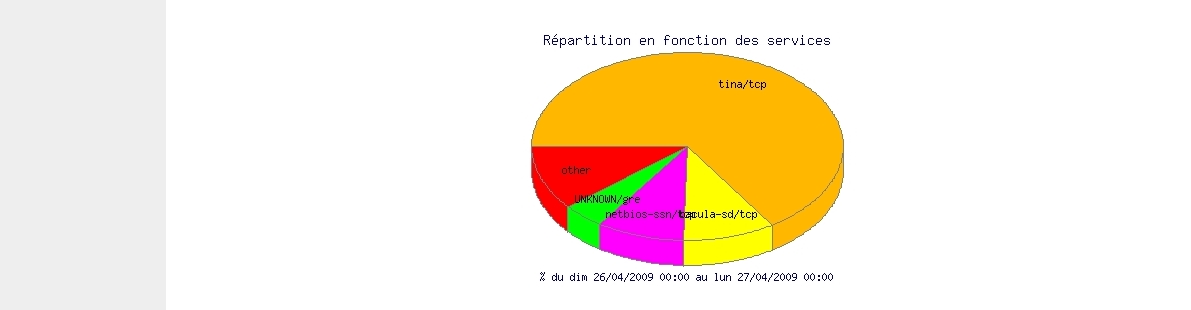

• les services/protocoles les plus utilisés durant la journée (Figure 5).

Figure 3

Figure 4

Figure 5

Ces graphiques sont complétés par des tableaux détaillés :

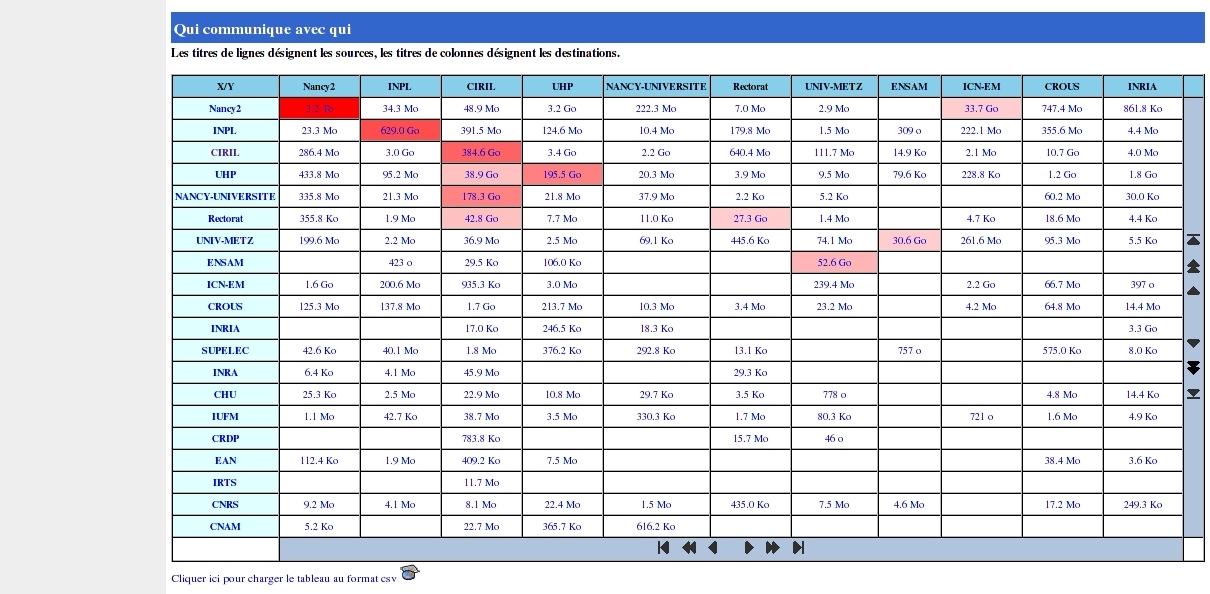

• une matrice des flux permettant de connaître les nombres d'octets échangés entre deux organismes (Figure 6) - le fond de la cellule est d'autant plus rouge que la quantité correspondante est importante -

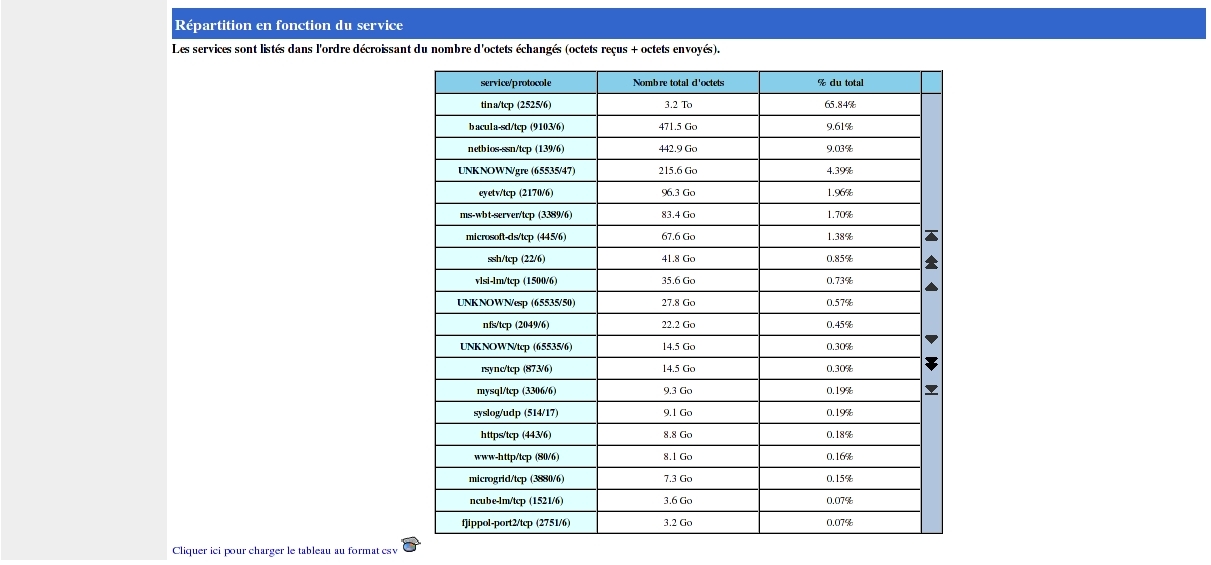

• et un tableau listant la répartition du trafic total en services/protocoles (Figure 7).

Figure 6

Figure 7

Les données contenues dans chaque tableau peuvent être téléchargées sous forme de fichiers au format .csv en utilisant les boutons placés après le tableau considéré.

Des informations analogues sont disponibles pour chaque entité (organisme ou composante d'organisme). Des graphiques visualisent :

• les principaux «interlocuteurs» de l'entité (Figure 8),

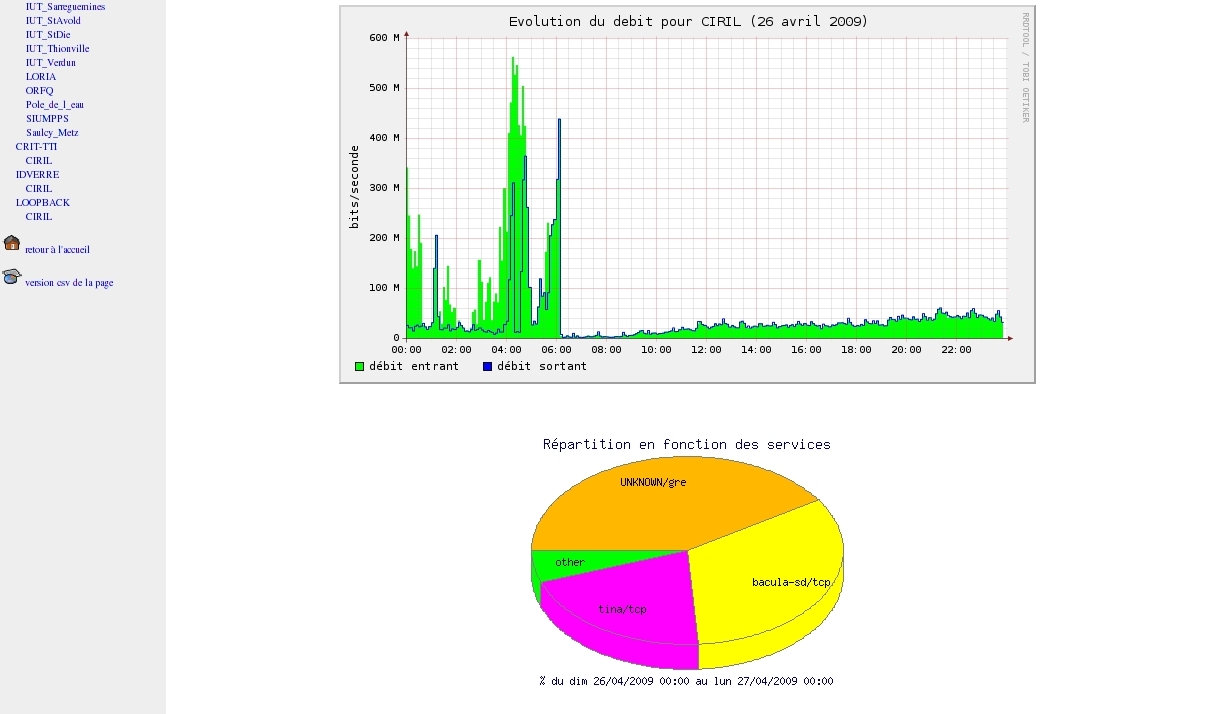

• l'évolution des débits entrant/sortant au cours de la journée (Figure 9),
• les principaux services/protocoles utilisés (Figure 9).

Figure 8

Figure 9

Là encore des tableaux détaillant ces informations sont disponibles. Lorsque l'entité n'est pas une feuille de l'arborescence, des tables renseignent sur :

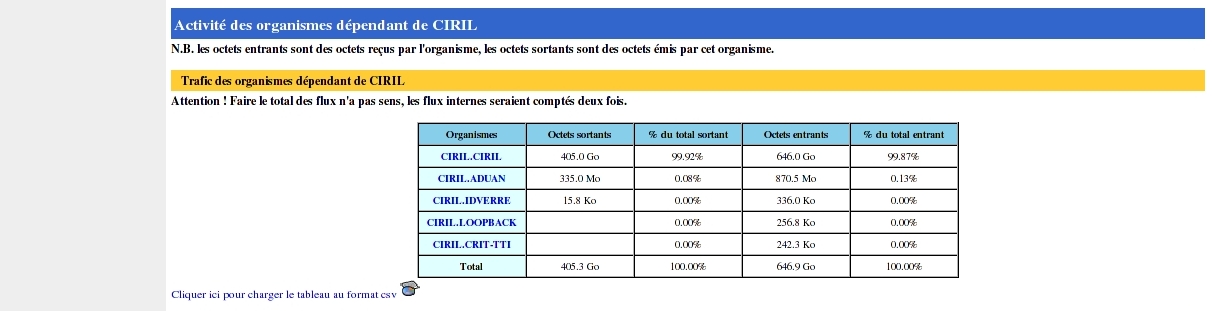

• les volumes entrant et sortant de chaque composante de l'entité (Figure 10),

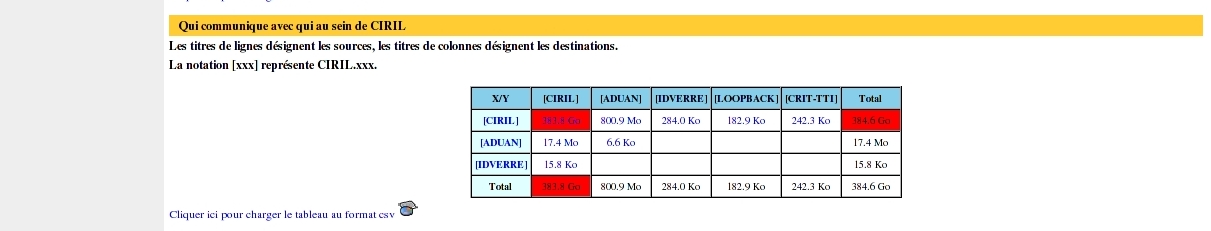

• les échanges internes entre composantes de l'entité (Figure 11),

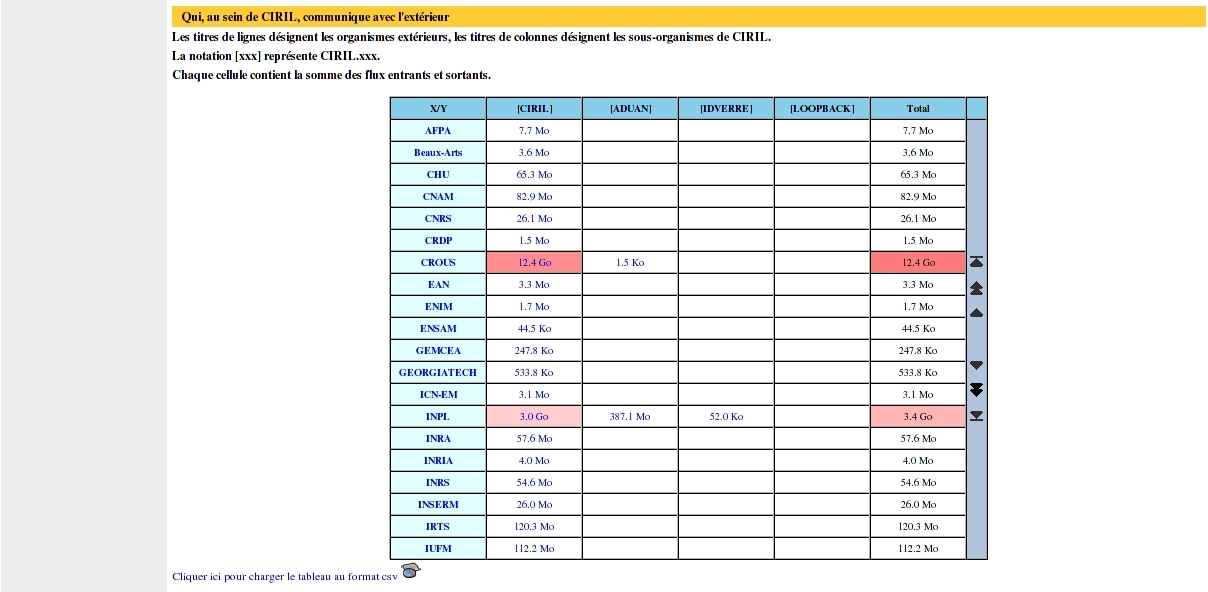

• les échanges entre composantes de l'entité et l'extérieur (Figure 12).

Figure 10

Figure 11

Figure 12

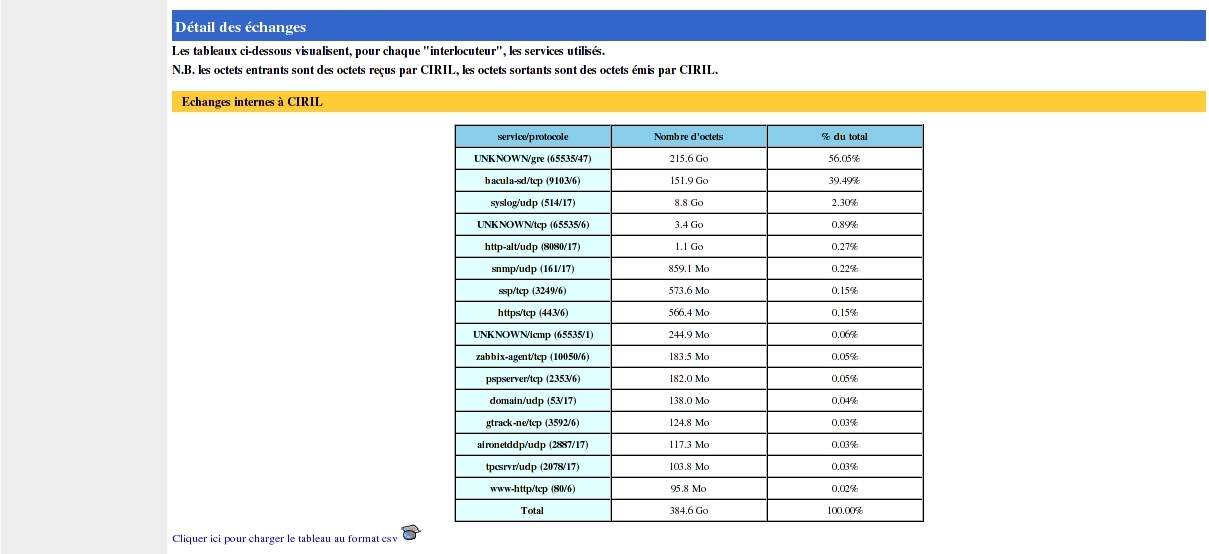

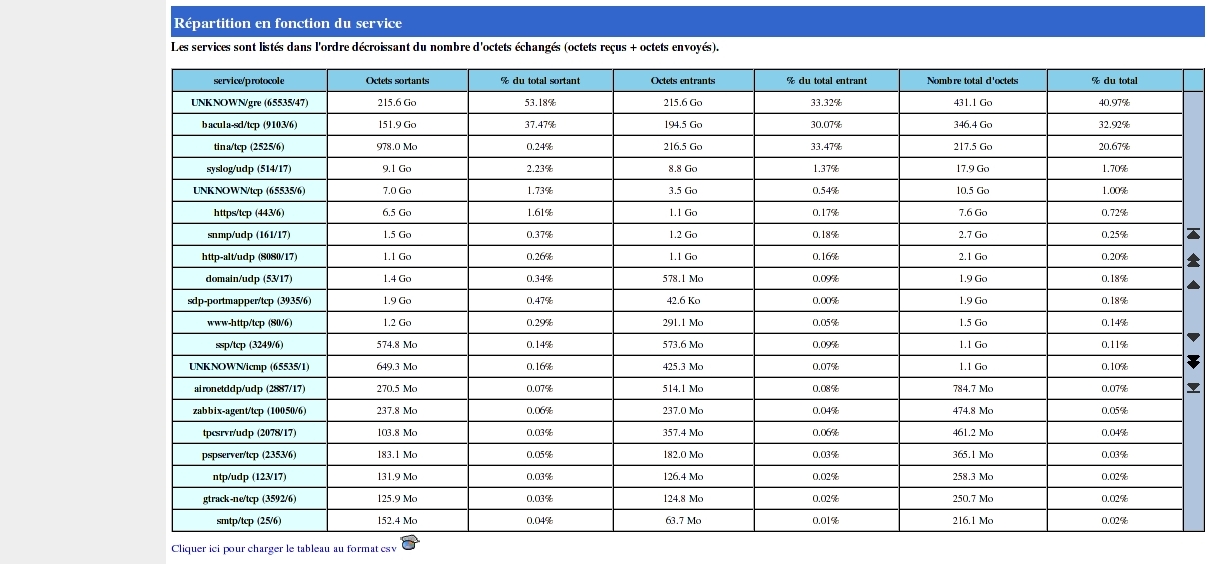

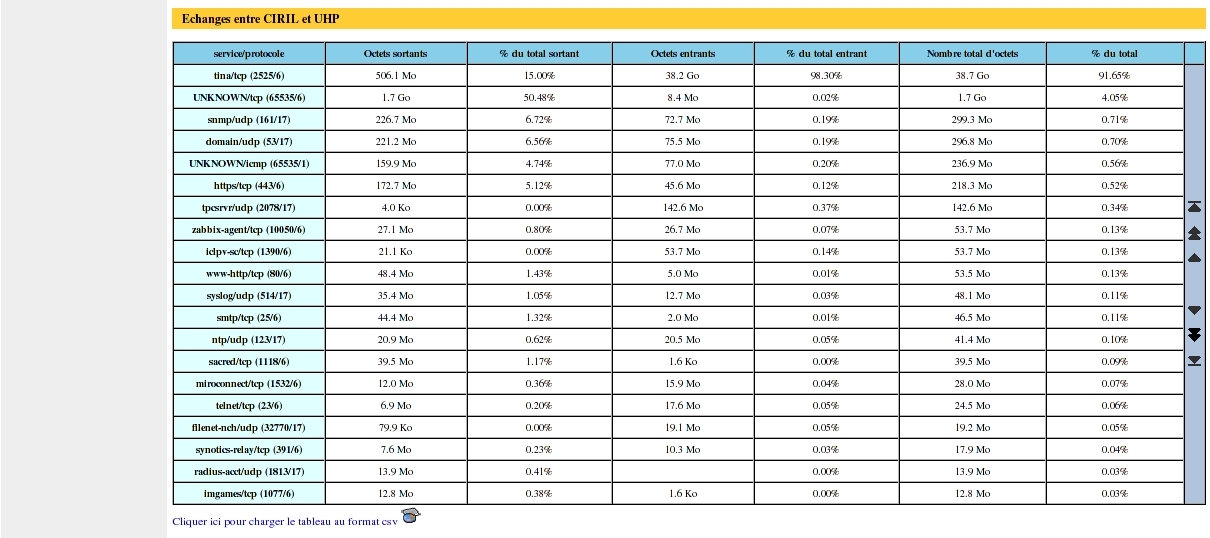

Que l'entité soit ou non une feuille de l'arborescence, des tables montrent la répartition en services/protocoles de la totalité du trafic (Figure 13), la répartition en services/protocoles du trafic interne à l'organisme (Figure 14) et avec chaque interlocuteur(Figure 15).

Figure 13

Figure 14

Figure 15

Lorsque le pointeur de la souris est laissé sur une barre d'un histogramme ou sur un secteur d'un «camembert» la légende correspondante apparaît (nombre d'octets ou pourcentage). De plus ces zones sont «cliquables» et permettent d'atteindre la table détaillant l'information correspondante. Certaines cellules des différents tableaux sont elles aussi «cliquables», les textes y sont écrits en bleu.
