Les pages XML sont placées dans le répertoire dont le nom est le paramètre NETMAT-HTML-PATH du fichier de configuration (/home/netmat/html dans l'exemple donné au paragraphe Les fichiers de configuration de l'exploitation). Ce répertoire contient de plus le script index.cgi exécuté lors de l'accès au service pour retrouver la page d'accueil la plus récente.

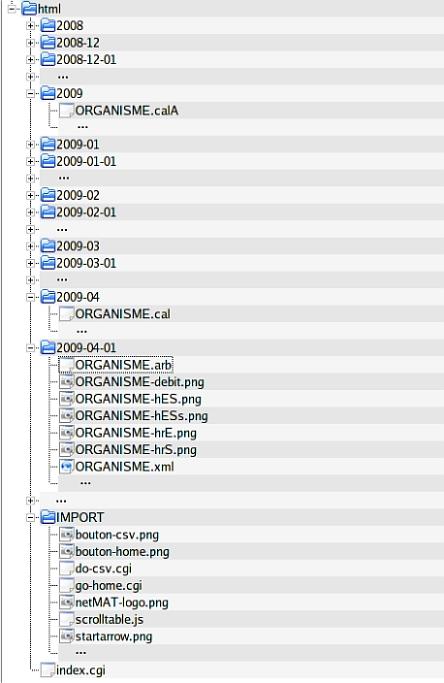

Figure 21Les pages quotidiennes sont placées dans des répertoires portant comme nom la date du jour considéré sous la forme aaaa-mm-jj. Ces répertoires contiennent non seulement les fichiers XML mais aussi les différents graphiques quotidiens ainsi que les arbres de navigation affichés dans partie gauche des pages. Ces fichiers portent le nom de l'entité dont ils décrivent le trafic suivi d'un suffixe :
.xml. pour les pages,
-debit.png pour les graphes de débit,
-hES.png, -hESs.png, -hrE.png, -hrS.png pour les différents histogrammes
- et
.arb pour les arbres de navigation.
Le fichier «racine» se nomme quant à lui forROOT.xml.
De façon analogue les pages mensuelles d'un mois donné sont situées dans un répertoire nommé aaaa-mm et les fichiers sont nommés organisme.extension. Les calendriers figurant dans la partie supérieure gauche des pages et permettant la navigation dans les jours du mois sont placés dans les répertoires mensuels et ont des noms de la forme organisme.cal.
Le répertoire annuel ne contient que les calendriers annuels permettant la navigation dans les mois de l'année ; ils sont nommés organisme.calA.
Le répertoire IMPORT (paramètre SCRIPT-DIRECTORY-LOCAL-NAME) contient
- le script
go-home.cgi utilisé pour retourner à la page d'accueil du l'utilisateur lors d'un clic sur l'icône «maison»,
- le script
do-csv.cgi appelé pour accéder aux différents données de la page sous forme de fichier csv,
- le script
scrolltable.js qui gère l'affichage des tableaux,
- et enfin les différentes icônes de l'application.
